Новейшие ПЛК XINJE серии XSF с высокопроизводительной системой ввода/вывода

12.01.2024
Xinje
ПЛК серии XSF

Сверхкомпактные ПЛК нового поколения серии XSF

XSF5-A32


XSF5-A64


32 оси 64 оси
Процессорный модуль ПЛК XSF5-A32
Процессорный модуль ПЛК XSF5-A64
  • Рабочая частота: 1,2 ГГц
  • Объем памяти программы: 32 Мб
  • Цикл синхронизации: 2 мс/32 оси
  • Интерфейс: Ethernet/EtherCAT/RS485/CAN
  • Рабочая частота: 1,2 ГГц
  • Объем памяти программы: 32 Мб
  • Цикл синхронизации: 4 мс/64 оси
  • Интерфейс: Ethernet/EtherCAT/RS485/CAN

Преимущества ПЛК серии XSF

  • Интерфейсы: Ethernet/EtherCAT/RS485/CAN/USB
  • Поддержка различных протоколов связи, включая UDP, TCP/IP, Ethernet/IP, CANopen, OPC UA, Profinet, MQTT
  • Ультракомпактный корпус: самый маленький размер среди промышленных ПЛК (ширина модуля 12 мм)
  • Гибкость, открытость, свободное программирование: поддержка CODESYS и XS Studio, соответствует стандарту IEC 61131, поддерживает спецификацию программирования PLCopen
  • Поддержка SD-карт
  • Поддержка настройки двойного IP-адреса, обеспечение изоляции оборудования от внешней сети
  • Простота отладки и обслуживания
Высокопроизводительная система ввода/вывода XINJE серии XF

Супермасштабируемость, высокая скорость работы в режиме реального времени, стабильность и надежность

Поддержка EtherCAT, PROFInet, EtherNet, Modbus

Быстрый отклик, максимальная точность управления

  • Совершенно новая высокоскоростная шина реального времени.

  • 16-битные аналоговые модули с максимальной погрешностью 0,2% и скоростью преобразования 60 мкс.

  • Микросекундный цикл передачи данных.

Более высокий отклик

Ультратонкий корпус, подходящий для сценариев экономии места при установке

  • Толщина модуля 1u составляет всего 12 мм.
  • По сравнению с модулями серии XL экономится около половины монтажного пространства.
Экономия места при установке

Подключение до 32 модулей разного типа в одну «корзину»

  • ПЛК и контроллеры шины позволяют подключать до 32 модулей ввода/вывода.
  • Уже сейчас есть в продаже типовые модули, в ближайшее время будет доступна вся линейка, включая цифровые, импульсные, аналоговые, температурные, коммуникационные, технологические и т.д.
Богатый выбор модулей ввода/вывода

Высокая надежность, более стабильное соединение

  • Высокоскоростной коммуникационный разъем объединительной платы зажимного типа делает соединение более стабильным, повышая общую надежность и связь в реальном времени.
Высокая надежность, более стабильное соединение

Быстрое обновление и сокращение затрат на обслуживание

  • Возможность прямой связи с ПК даже через контроллеры шины обеспечивает быстрое обновление всей системы ввода/вывода.

  • Все модули могут обновляться самостоятельно через основной контроллер.

Прямой соединитель для ПК

Монтаж без инструментов, более простое подключение

  • Использование разъема PUSH IN упрощает подключение.
Установка без инструментов, более простая проводка
  • Съемный клеммный блок исключает необходимость отсоединения проводов при замене модулей одной и той же модели, что экономит время на техническое обслуживание.
Съемный клеммный блок

Технические характеристики

Контроллер шины

Характеристика LFC3-AP LFP3-AP
Сетевой протокол EtherCAT RPOFINET
Номинальное напряжение
24 В DC 24 В DC
Допустимый диапазон напряжения 21,6 - 26,4 В DC 21,6 - 26,4 В DC
Ток питания 120 мА 24 В DC 120 мА 24 В DC
Допустимое время мгновенного отключения электроэнергии 10 мс 24 В DC 10 мс 24 В DC
Пусковой ток
10 А 26,4 В DC 10 А 26,4 В DC
Защита по питанию
Защита от обратного хода, защита от перегрузки по току, поглощение перенапряжений
Защита от обратного хода, защита от перегрузки по току, поглощение перенапряжений
Сетевой интерфейс
2 порта RJ45 2 порта RJ45
Физический уровень
100BASE-TX
Цикл синхронизации Поддерживает 250 мкс, 500 мкс, 1000 мкс, 2000 мкс, 4000 мкс
Скорость соединения
100 Мбит/с, полный дуплекс

Дальность передачи
Менее 100 м между двумя узлами Менее 100 м между двумя узлами
Топологическая структура Линейная Линейная
Среда передачи 5 категория и выше
При замене устройств конфигурирование не требуется
Поддерживает (модули EtherCAT тех же типов)

Количество модулей расширения Поддерживает 32 модуля Поддерживает 32 модуля
Обновление прошивки
Поддерживает
Поддерживает
Настройка адреса
Настраивается двойным переключателем (0-255) или назначается главной станцией


Модули расширения

Характеристика    XF-E16X
Точек ввода 16
Номинальное напряжение
24 В DC
Номинальный ток питания 6 мА
Входное напряжение ON 11 В
Входной ток ON
2,5 мА
Выходное напряжение OFF
5 В
Выходной ток OFF
1 мА
Время срабатывания входного резистора ON -> OFF (аппаратное обеспечение)
20 мкс
Время срабатывания входного резистора OFF-> ON (аппаратное обеспечение)
100 мкс

Характеристика    XF-E16YT
Выходных каналов 16
Номинальное напряжение нагрузки
 24 В DC (10,2 В∼ 28,8 В DC)
Максимальный ток нагрузки 0,5 А на одну точку, 4А на модуль
Защита от перенапряжения по току Поддерживает
Ток утечки при OFF Ниже 0,1 мА
Максимальное падение напряжения при ON
 0,5 ∼ 1 В
Время отклика выходного сигнала ON -> OFF (аппаратное обеспечение)
0,1 мс
Время отклика выходного сигнала OFF-> ON (аппаратное обеспечение)
0,1 мс
Cнижение номинальных значений
 Уменьшается на 50% при работе на 55°C (в то время как выходной ток ON не превышает 2 А) или при 10°C, когда выходные точки полностью включены


Характеристика XF-E8NX8YT
Спецификация входа
Входных каналов 8
Тип входа NPN
Номинальное входное напряжение 24 В DC
Номинальный ток питания 6 мА
Входное напряжение ON 11 В
Входной ток ON 2,5 мА
Выходное напряжение ON
5 В
Выходной ток OFF
1 мА
Время срабатывания входного резистора ON -> OFF (аппаратное обеспечение)
20 мс
Время срабатывания входного резистора OFF-> ON (аппаратное обеспечение)
100 мкс
Спецификация выхода
Выходных каналов
8
Тип выхода Транзисторный (NPN)
Номинальное напряжение нагрузки
24 В DC (10,2 В ∼ 28,8 В DC)
Защита от перенапряжения по току
Поддерживает
Ток утечки при OFF
Ниже 0,1 мА
Максимальное падение напряжения при ON
0,5 А
Время отклика выходного сигнала ON -> OFF (аппаратное обеспечение)
0,1 мс
Время отклика выходного сигнала OFF-> ON (аппаратное обеспечение)
0,1 мс

    Характеристика XF-E4AD
Входных каналов 4
Диапазон аналогового ввода (номинальный) Напряжение Диапазон входного сигнала 0 ∼ 5 В (0 ∼ 64000)
0 ∼ 10 В (0 ∼ 64000)
-5 ∼ 5 В (-32000 ∼ 32000)
-10 ∼ 10 В (-32000 ∼ 32000)
1 ∼ 5 В (12800 ∼ 64000)
Ток Диапазон входного сигнал
0 ∼ 20 мА (0 ∼ 32000)
4 ∼ 20 мА (12800 ∼ 64000)
-20 ∼ 20 мА (-32000 ∼ 32000)
Скорость преобразования 60 мкс / канал
Коэффициент разрешения 1 / 64000 (16 бит)
Питание модуля Номинальное входное 24±10% DC, 150 мА
Защита Защита от обратной полярности
Ошибка Обычная температура 25°C±5°C ±0,1%
Полный диапазон температуры -20°C ∼ 55°C
±0,2%
Изоляция Канал не изолирован, питание изолировано

    Характеристика XF-E4DA
Выходных каналов 4
Диапазон аналогового ввода (номинальный) Напряжение Диапазон входного сигнала 0 ∼ 5 В
0 ∼ 10 В
-5 ∼ 5 В
-10 ∼ 10 В
1 ∼ 5 В
Ток Диапазон входного сигнал
0 ∼ 20 мА
4 ∼ 20 мА
Скорость преобразования 60 мкс / канал
Коэффициент разрешения 1 / 64000 (16 бит)
Питание модуля Номинальное входное 24±10% DC, 150 мА
Защита Защита от обратной полярности
Ошибка Обычная температура 25°C±5°C ±0,1%
Полный диапазон температуры -20°C ∼ 55°C
±0,2%
Изоляция Канал не изолирован, питание изолировано

Размер модулей (единица измерения: мм)

контроллер шины

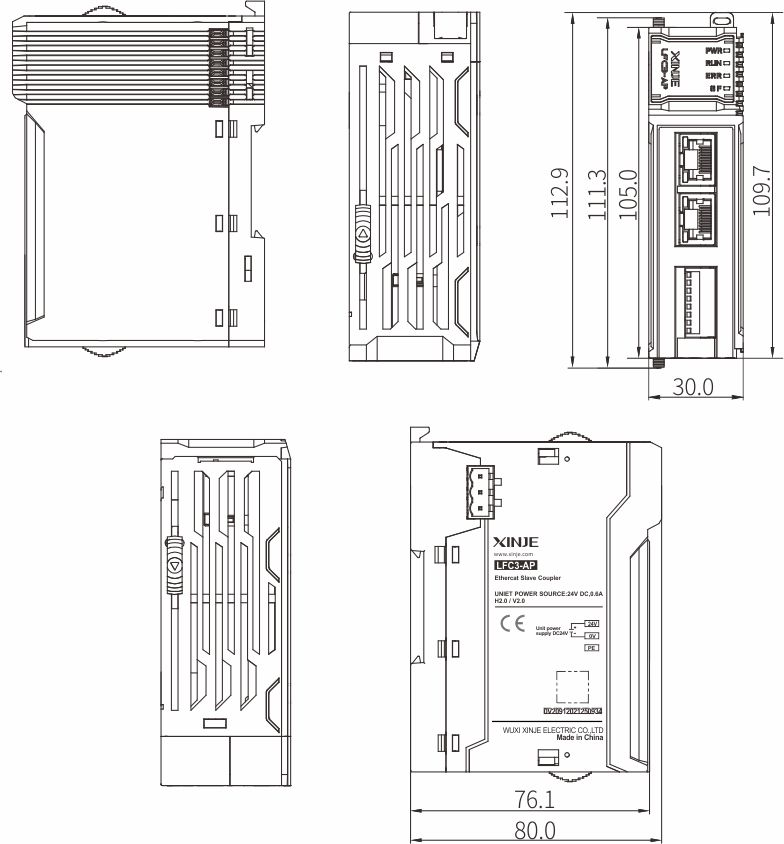

Размеры модуля LFC3-AP

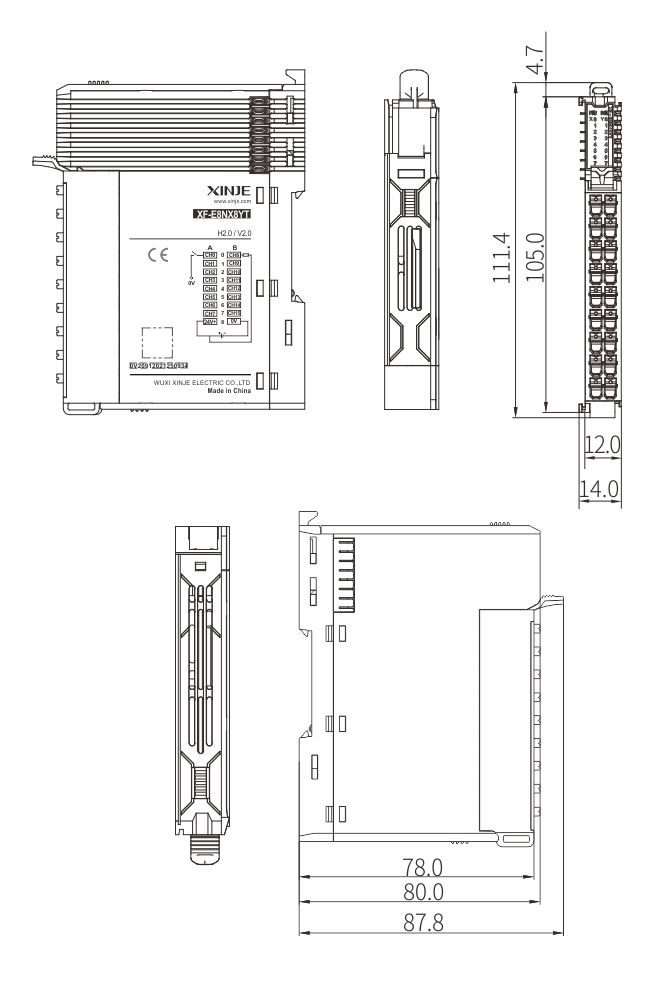

Модули расширения

Размер модулей расширения

Документация
Каталог систем ввода/вывода XINJE серии XSF
XSF series blade IO system catalog
Каталог контроллеров XINJE серии XSF
XSF series blade type PLC catalog
Новые ПЛК XINJE - XSF5 & XF-IO
Презентация новой серии ПЛК XINJE XSF5 и модулей ввода/вывода XF
